융착 데이터 관리 프로그램 사례: 초순수 배관 비드 검수

2021.01.08 조회 2924

우리비엔씨는 글로벌 배관설비 기업의 국내법인인 ㈜아그루코리아를 위해, 초순수·바이오·케미컬 배관의 융착 데이터와 비드 검수 데이터를 하나의 데이터베이스에 모아 분석하는 SWS(Smart Weld Scanner) 분석시스템을 개발했습니다. 여러 현장의 검수 장비가 보낸 결과는 서버에 실시간으로 쌓이고, 프로그램이 이를 자동으로 가공·집계해 본사와 고객사가 각자 권한에 맞게 차트와 표로 확인합니다. 2020년에 처음 개발해 지금까지 운영하고 있는 시스템입니다.

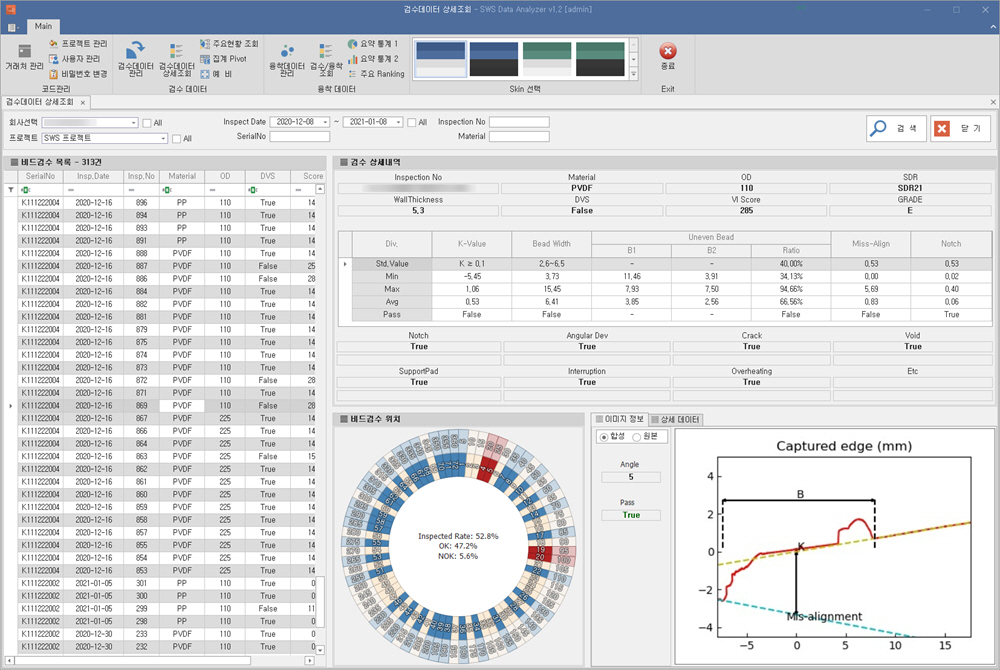

SWS Data Analyzer 검수데이터 상세조회 화면: 왼쪽 비드검수 목록, 오른쪽 K-Value·Bead Width·Miss-Align 측정값 표, 각도별 비드검수 위치 원형 차트, Captured edge 단면 그래프

검수데이터 상세조회 화면. 목록에서 검수 건 하나를 고르면 측정값, 검수 위치, 단면 그래프가 한 화면에 나옵니다. (회사·프로젝트명은 가림)

융착 데이터 관리의 필요성

초순수, 바이오, 케미컬 생산설비에 들어가는 배관자재의 융착(Welding)은 미세한 오차가 큰 사고로 이어질 수 있는 정밀 작업입니다. 그래서 현장에는 두 종류의 기록이 쌓입니다. 융착기가 남기는 융착 기록, 그리고 융착이 끝난 접합부를 비드 검수기로 스캔한 검수 기록입니다.

까다로운 점은 이 두 기록이 서로 다른 장비에서, 여러 현장에 흩어져, 대량으로 생긴다는 것입니다. 각자 따로 보관하면 “이 접합부는 누가, 어떤 기기로 융착했고, 검수 결과는 어땠나”라는 질문 하나에 답하기도 번거로워집니다.

구분융착 데이터비드 검수 데이터
나오는 곳융착기비드 검수기(스캔 장비)
쌓이는 단위프로젝트·기기·시점·융착사별 융착 로그검수 건별 측정값, 단면 이미지, 사진·동영상
담당자융착사(Welder)검수자(Inspector)
시스템에서 보는 것융착 OK·NOK, 오류 사유, 기기·자재·외경별 현황비드 형태 판정, 둘레 위치별 OK·NOK, 검수 NOK 사유

현장 장비에서 서버까지의 데이터 수집 경로

  1. 각 현장의 검수 장비가 검수 결과(Inspection) 데이터를 서버로 보냅니다.
  2. 여러 인터페이스로 들어온 융착 로그와 검수 데이터를 실시간으로 파싱(Parsing)해, 관계형 데이터베이스(RDBMS)에 맞는 구조로 정리합니다.
  3. 현장의 업로드 환경을 고려해, 데이터가 빠지지 않도록 트랜잭션 처리와 유효성 검사를 거친 뒤 저장합니다.
  4. 서버에 쌓인 데이터는 자동으로 가공·집계되어 조회 화면과 대시보드에 반영됩니다.

숫자로 된 측정값만 다루는 것이 아닙니다. 텍스트, 이미지, 사진, 동영상까지 같은 흐름으로 저장되기 때문에, 나중에 특정 접합부를 찾았을 때 수치와 그림을 함께 볼 수 있습니다.

비드 검수 상세 화면: 접합부별 수치와 이미지

맨 위 화면이 검수데이터 상세조회입니다. 왼쪽 목록에는 검수 장비 시리얼 번호, 검수 일자, 자재, 외경, 점수가 나오고, 한 건을 고르면 그 접합부의 정보가 오른쪽에 한꺼번에 펼쳐집니다.

화면 영역보여 주는 내용
검수 기본 정보Inspection No, Material(PP·PVDF), OD(외경), SDR, WallThickness(두께), DVS, VI Score, GRADE
측정 항목K-Value, Bead Width, Uneven Bead(B1·B2·Ratio), Miss-Align, Notch – 항목마다 기준값(Std.Value), Min·Max·Avg, 통과 여부(Pass)
외관 판정Notch, Angular Dev, Crack, Void, SupportPad, Interruption, Overheating
비드검수 위치접합부 둘레를 각도별로 나눈 원형 차트, 검사율과 OK·NOK 비율
이미지 정보선택한 각도의 Captured edge 단면 그래프(합성·원본 전환), 각도별 Pass 여부

원형 차트는 둘레를 각도별 칸으로 나누고 OK와 NOK를 색으로 구분하기 때문에, 접합부의 어느 방향에서 문제가 났는지 한눈에 들어옵니다. 옆의 단면 그래프에서는 그 각도의 비드 모양을 비드 폭(B), K, Mis-alignment 표시와 함께 확인합니다.

융착 기록과 검수 기록의 포인트 단위 매칭

이 시스템에서 가장 중요한 부분은 두 기록을 따로 보관하는 데서 끝내지 않았다는 점입니다. 융착사의 융착 기록과 비드 검수 기록을 매칭해 접합 포인트 단위로 추적할 수 있고, 비드의 형태·폭·간격을 수치뿐 아니라 이미지와 동영상으로 360도 돌려 가며 확인할 수 있습니다.

SWS Data Analyzer v1.2 메인 화면: 코드관리, 검수 데이터, 융착 데이터 그룹으로 나뉜 리본 메뉴와 검수데이터 상세조회 탭

SWS Data Analyzer v1.2. 리본 메뉴가 코드관리·검수 데이터·융착 데이터 세 묶음으로 나뉘어 있습니다.

메뉴 묶음주요 기능
코드관리거래처 관리, 프로젝트 관리, 사용자 관리, 비밀번호 변경
검수 데이터검수데이터 관리, 검수데이터 상세조회, 주요현황 조회, 집계 Pivot
융착 데이터융착데이터 관리, 검수/융착 조회, 요약 통계, 주요 Ranking

사용 권한도 같은 단위로 나눴습니다. 고객사별, 프로젝트 단위로 Welder와 Inspector를 지정하고 계정·권한을 관리해, 본사는 전체를, 고객사는 허용된 자기 데이터만 보도록 했습니다.

요약통계 대시보드: 전체 현황 통합 화면

SWS 분석시스템 요약통계 대시보드: 융착·검수 포인트 추이, Weld·Inspect OK/NOK 원형 차트, NOK 사유 막대그래프, 융착사·검수자별 현황, 융착기·검수기별 비중, 자재·외경별 분포

요약통계 화면. 융착(파랑)과 검수(초록)를 같은 구성으로 나란히 놓아 비교하기 쉽게 했습니다.

전체 데이터베이스에서 통계를 만들어 핵심 항목별로 차트, 그래프, 표를 배치했습니다. 대시보드 한 장에서 확인하는 항목은 다음과 같습니다.

  • 전체 융착 포인트·검수 포인트 수와 추이
  • 융착 OK·NOK, 검수 OK·NOK 비율
  • 융착 NOK 사유(오류 코드별)와 검수 NOK 사유(Notch, Angular Dev, Interruption, Overheating, Support 등)
  • 융착사(Welder)별, 검수자(Inspector)별 현황
  • 융착기·검수기 장비별 비중
  • 자재(PVDF·PP)별, 외경(Outside Diameter)별 분포

이런 화면을 열 때마다 원본 데이터를 처음부터 다시 계산하면 데이터가 늘수록 느려집니다. 그래서 별도의 DB 가공 로직으로 요약(Summary) 형태의 Data Mart를 만들고, 대시보드는 이 요약 데이터를 바탕으로 그리도록 했습니다.

대용량 데이터 처리 성능 설계

융착 로그와 검수 이미지는 수백만 건 이상으로 늘어납니다. 처음부터 이 규모를 전제로 구조를 잡았습니다.

  • 인덱스 최적화: 조회 기준이 되는 융착 일시, 장비 ID, 작업자에 다중 인덱스를 적용했습니다.
  • 요약 Data Mart: 대시보드용 통계를 미리 집계해 두어 화면이 원본 전체를 읽지 않게 했습니다.
  • 자동 집계: 서버에 실시간으로 누적되는 데이터를 자동으로 가공·집계해 대용량에서도 집계 성능을 유지합니다.

개발 환경

구분내용
고객사㈜아그루코리아 (글로벌 배관설비 기업 국내법인)
시기2020년 개발, 현재 운영 중
개발 언어C#
프레임워크·UI.NET Framework 4.5, DevExpress WinForms
데이터베이스SQL Server 2019
구성현장 검수 장비 → 서버 DB 실시간 집결, 본사·고객사 권한별 조회

전산 시스템의 신뢰성

소프트웨어 개발자로 30여 년을 지내 오면서 뼈저리게 느낀 것이 있습니다. 세련된 화면이나 복잡한 알고리즘도 중요하지만, 그보다 더 중요한 것은 시스템의 신뢰성이라는 점입니다. 데이터 한 건이 빠져 분석 수치가 조금만 틀려도 현장에서는 혼동이나 손실로 이어질 수 있으니까요.

반도체나 플랜트 현장처럼 정밀함이 생명인 설비에는 그에 걸맞은 정교한 분석 시스템이 뒷받침되어야 한다고 생각합니다. SWS 분석시스템에서 화려한 기능보다 누락 방지와 유효성 검사를 먼저 챙긴 이유도 여기에 있습니다.

자주 묻는 질문

Q. 검수 장비가 여러 현장에 흩어져 있어도 한 곳에서 볼 수 있나요?

네. 각 현장의 검수 장비가 검수 결과를 서버로 보내고, 서버에 쌓인 데이터는 자동으로 가공·집계됩니다. 본사는 전체 현장을, 고객사는 자기 프로젝트를 같은 프로그램에서 조회합니다. 장비가 데이터를 내보내는 방식에 따라 수집 방법이 달라지므로 상담 때 장비의 출력 형식부터 확인합니다.

Q. 융착 기록과 비드 검수 결과는 어떻게 연결되나요?

융착사의 융착 기록과 비드 검수 기록을 매칭해 접합 포인트 단위로 추적합니다. 그래서 검수에서 NOK가 나온 접합부를 열면, 그 융착이 어느 기기에서 언제 누구에 의해 이뤄졌는지를 함께 볼 수 있습니다.

Q. 고객사마다 자기 데이터만 보게 할 수 있나요?

고객사별, 프로젝트 단위로 Welder와 Inspector를 지정하고 계정과 권한을 관리합니다. 본사와 고객사의 권한을 분리해 두었기 때문에, 로그인한 계정에 허용된 데이터만 조회됩니다.

Q. 데이터가 수백만 건으로 늘어나도 조회가 느려지지 않나요?

조회 기준이 되는 융착 일시, 장비 ID, 작업자에 다중 인덱스를 두고, 대시보드용 통계는 요약 Data Mart로 미리 만들어 둡니다. 대량의 원본을 매번 다시 계산하지 않도록 설계한 것이 핵심입니다.
