HLA·PCR 유전자 분석 프로그램 사례: 가톨릭의대·시선바이오
우리비엔씨는 가톨릭대학교 의과대학과 시선바이오(시선바이오머터리얼스 포함)에 유전자 분석 프로그램과 PCR 진단키트 분석 뷰어를 개발해 납품했습니다. 장비가 내놓은 Raw Data를 읽어 96-Well Plate Map과 Well별 곡선으로 보여 주고, 키트마다 다른 판정·보정 로직으로 결과를 자동 판정하는 프로그램으로, 연구원·검사자와 진단키트 제조사를 위해 만들었습니다. 이 글에서는 두 고객사의 개발 기간과 함께, 장비 파일을 읽는 단계부터 판정 결과를 보여 주는 단계까지 순서대로 정리합니다.
개발 개요: 고객사와 기간
아래는 회사 소개서 실적표에 적힌 두 고객사의 프로젝트입니다.
| 고객사 | 프로젝트 | 기간 |
|---|---|---|
| 가톨릭대학교 의과대학 | HLA Analysis 유전자분석 소프트웨어 개발 | 2016.02 ~ 2016.05 |
| 시선바이오 | 유전자 분석 소프트웨어 개발 | 2017.02 ~ 2017.05 |
| 시선바이오머터리얼스 | 코로나19 진단키트 분석 소프트웨어 개발(다국어) | 2020.03 ~ 2020.04 |
시선바이오머터리얼스 건(2020.03~04)은 코로나19 진단키트 분석 소프트웨어를 여러 언어로 쓸 수 있게 만든 프로젝트입니다. 키트와 함께 해외에 납품될 수 있도록 언어팩으로 다국어를 지원했고, 이 뷰어는 코로나19 때 시선바이오머터리얼스 진단키트와 함께 해외로 수출됐습니다.
진단키트 분석 소프트웨어 실적 전체는 진단키트 분석 소프트웨어, 제조사가 개발 전 정할 5가지 글에 정리해 두었습니다.
- 사용 기술: C# / .NET, WinForms 기반 윈도우 프로그램
- 대응한 PCR 장비: CFX96, AB7500, QuantStudio5, PowerAmp96
- 판정 결과 구분: Positive, Negative, Inc, PC(양성 대조군), NC(음성 대조군)

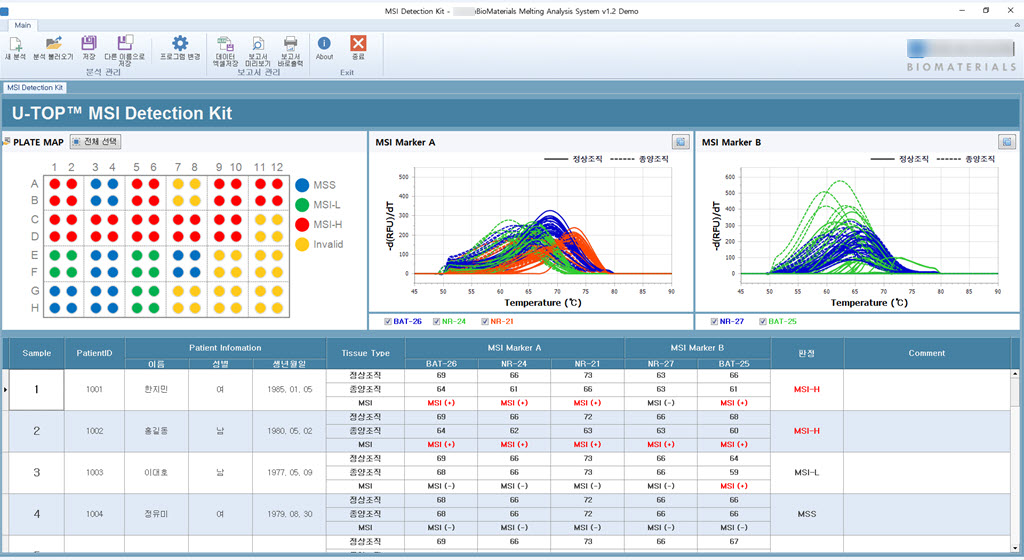

시선바이오머터리얼스 U-TOP™ MSI Detection Kit 분석 화면(데모 데이터). Plate Map, 마커별 곡선, 검체별 판정표가 한 화면에 있습니다.
현장의 주요 과제 3가지
바이오 기업에 필요했던 것은 연구원과 의료진이 복잡한 Raw Data를 손쉽게 분석하고, 해외로 수출할 때도 바로 쓸 수 있는 뷰어였습니다. 그 과정에서 먼저 부딪힌 문제는 세 가지였습니다.
| 문제 | 현장에서 생기는 일 | 프로그램에서 푼 방식 |
|---|---|---|
| 장비마다 다른 데이터 양식 | CFX96, AB7500, QuantStudio5, PowerAmp96 등 연구소마다 쓰는 장비와 Raw Data 양식이 제각각 | 장비별 결과 파일을 자동으로 읽어 데이터베이스에 매핑 |
| 키트마다 다른 판정 로직 | 수치만 보여 주는 것으로는 부족하고, 제품별 분석·보정 로직을 거쳐야 판정이 나옴 | 고객사 고유의 키트 알고리즘을 그대로 프로그램화해 자동 판정 |
| 한눈에 보기 어려운 수백 개 Well | 검사자가 Well 하나하나를 열어 봐야 하면 분석 속도가 떨어짐 | 96-Well Plate 구조를 화면에 그대로 그리고, 결과를 색상으로 구분 |
Raw Data 분석 및 판정 4단계
고객사와 키트는 달라도 프로그램이 하는 일의 순서는 같았습니다. 위의 U-TOP MSI 화면을 보면서 따라가면 이해가 쉽습니다.
1단계. 장비 결과 파일 읽기
검사자가 장비에서 내보낸 결과 파일을 선택하면, 프로그램이 장비 종류에 맞는 양식으로 읽어 데이터베이스에 정리합니다. 장비가 바뀌어도 검사자가 하는 일은 파일을 여는 것 하나로 같습니다.
2단계. Plate Map으로 배치 확인
96-Well Plate를 실제 모양 그대로 화면에 그립니다. 어느 Well에 어떤 검체가 있고 결과가 어떻게 나왔는지를 색으로 먼저 보여 주기 때문에, 이상한 Well을 바로 찾을 수 있습니다.
3단계. Well별 곡선 보기
Plate Map에서 Well을 클릭하면 그 Well의 형광 증폭 곡선을 그래프로 확인합니다. MSI 키트처럼 융해곡선을 보는 제품은 마커별로 정상조직과 종양조직 곡선을 겹쳐 보여 줍니다.
4단계. 키트 로직으로 자동 판정
마지막으로 키트별 판정·보정 로직을 적용해 Positive, Negative, Inc 같은 결과를 내고, PC·NC 대조군도 함께 확인합니다. 판정 결과는 색상으로 구분해 표에 표시합니다. 판정 기준은 키트를 만든 고객사의 것이고, 우리비엔씨는 그 기준이 프로그램 안에서 빠짐없이 똑같이 작동하도록 만드는 일을 맡았습니다.
가톨릭의대 HLA 유전자 분석 프로그램 (2016)
PCR만 다룬 것은 아닙니다. 2016년 2월부터 5월까지 가톨릭대학교 의과대학과 함께 HLA Type 유전자 분석 프로그램을 개발했습니다. 유전자 검사장비가 내놓은 데이터를 짧은 시간 안에 정리해 데이터베이스에 넣고, 불러오는 즉시 HLA Type을 판별하는 프로그램입니다.

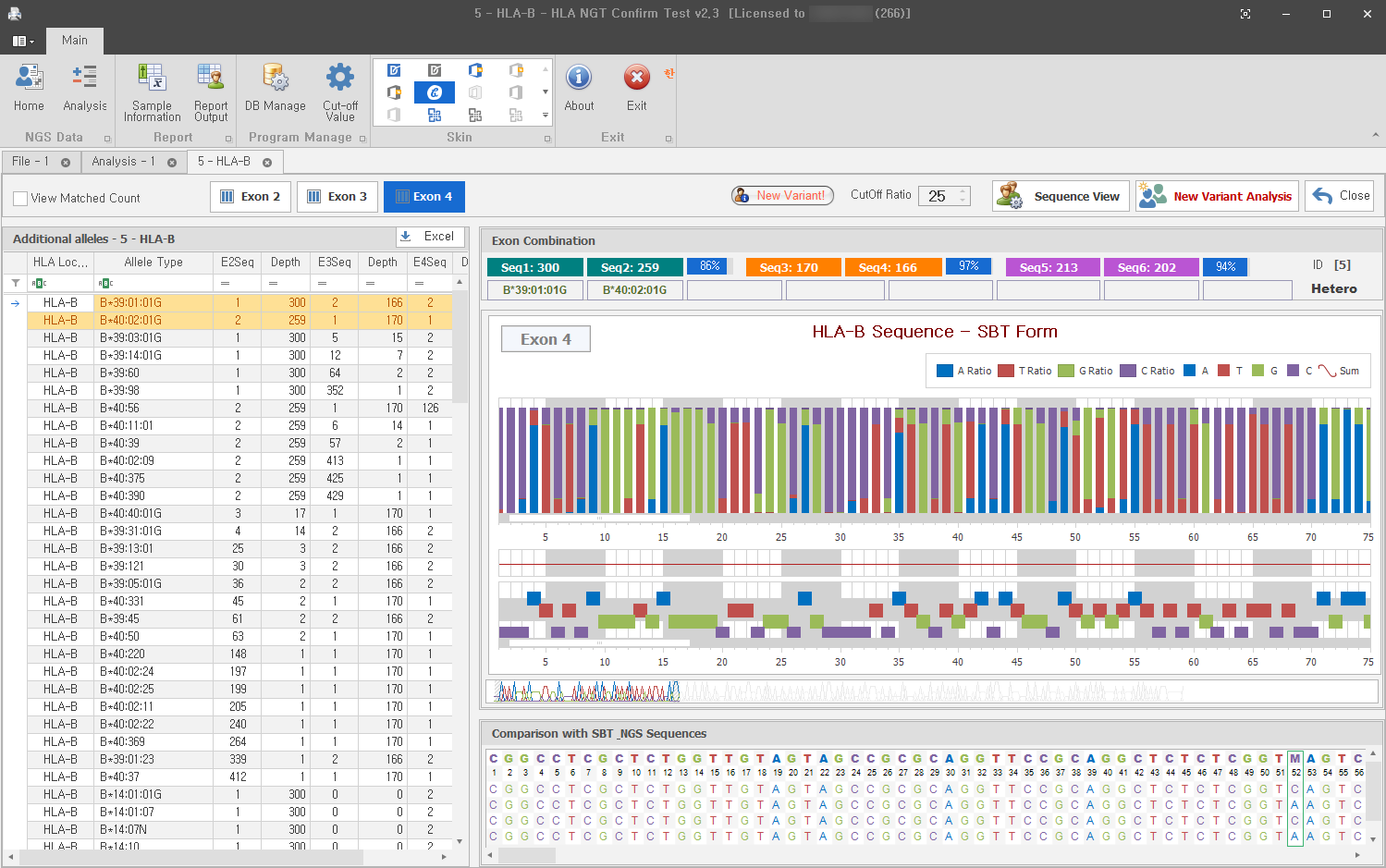

가톨릭의대 HLA 유전자 분석 프로그램 화면. 왼쪽은 HLA-B 대립유전자 후보, 오른쪽은 Exon 조합과 염기서열 비교입니다.
| 단계 | 프로그램이 하는 일 |
|---|---|
| 데이터 적재 | 검사장비에서 출력된 데이터를 압축 해제하고 Seq를 병합해 데이터베이스에 적재 |
| 즉시 판별 | 데이터를 불러오는 즉시 HLA Type을 판별하고 Type별로 분석·가공. 데이터베이스를 활용해 연산 시간을 줄이고 진행 과정을 한눈에 표시 |
| 유형 선별 | Hetero, Homo와 New Type, Rare Type을 판별·선별하고 차트와 그래프로 시각화 |
| Reference 비교 | 기존 Reference와의 일치율(유사도)을 검사해 가장 가까운 유전자 타입을 판별 |
Seq 병합에는 SeqPrep 오픈소스를 썼습니다. 원래 Unix용이라 윈도우 프로그램 안에서 바로 쓸 수 없었기 때문에, Windows 버전으로 다시 개발해 적용했습니다.
- 사용 기술: Visual Studio 2012 C# + DevExpress, .NET Framework 4.0
- 데이터베이스: SQLite 또는 SQL Server
바이오 프로그램은 수식 하나, 판정 조건 하나만 달라도 결과가 바뀝니다. 그래서 우리비엔씨는 외주나 재하청 없이 대표 개발자가 직접 고객사 연구진과 이야기하며 설계부터 납품까지 맡습니다.
자주 묻는 질문
Q. 장비마다 결과 파일 형식이 다른데, 프로그램 하나로 읽을 수 있나요?
네. 지금까지 CFX96, AB7500, QuantStudio5, PowerAmp96의 결과 파일을 다뤘고, 장비별 양식을 프로그램이 알아서 읽어 같은 화면으로 보여 주도록 만들었습니다. 다른 장비라면 그 장비의 결과 파일 샘플을 먼저 받아 구조를 확인한 뒤 진행합니다.
Q. 판정 기준과 보정 로직은 누가 정하나요?
기준은 키트를 개발한 고객사가 정합니다. 우리비엔씨는 그 알고리즘을 받아 프로그램 안에서 그대로 작동하도록 옮기고, 판정 결과를 색상으로 구분해 보여 줍니다.
Q. 해외로 수출하는 키트에 함께 넣을 수 있나요?
가능합니다. 시선바이오머터리얼스의 코로나19 진단키트 분석 소프트웨어(2020.03~04)를 다국어로 개발했고, 이 뷰어가 코로나19 때 키트와 함께 해외로 수출됐습니다. 필요한 언어는 개발 전에 정해 두는 것이 좋습니다.
Q. PCR이 아니라 NGS 데이터 분석 프로그램도 만들 수 있나요?
네. 위의 가톨릭의대 HLA 유전자 분석 프로그램처럼 유전자 검사장비 데이터로 유전자형을 판별하는 프로그램도 개발했습니다. PCR과 NGS는 데이터 양과 분석 방식이 크게 다르므로, 차이는 아래 ‘NGS와 PCR은 어떻게 다를까’ 글에 따로 정리해 두었습니다.
