PCR 진단키트분석 3종 통합 분석 뷰어 개발기, 진스랩

2026.10.05 조회 335

진단키트를 만드는 회사가 소프트웨어 개발사를 찾는 이유는 대개 비슷합니다. 키트는 이미 잘 만들어 두었는데, 장비에서 나온 결과를 키트 기준에 맞게 읽어 주는 도구가 마땅치 않은 것이지요. 진스랩의 의뢰도 그렇게 시작됐습니다.

우리비엔씨는 국내 분자진단 기업 진스랩과 함께 Real-Time PCR 진단키트 전용 결과 분석 프로그램 Geneslabs Viewer v1.0을 두 차례에 걸쳐 개발했습니다. 처음에는 성매개감염병 12종 검사용 STI-12 키트 하나를 위한 뷰어였고, 두 번째 개발에서 HLA-B27/B51 키트와 ApoE 유전자형 키트를 더해 세 가지 키트를 한 프로그램에서 판독하는 통합 플랫폼이 되었습니다.

결론부터 정리하면

  • 무엇을: 진스랩 Real-Time PCR 진단키트 3종(STI-12, HLA-B27/B51, ApoE)의 결과를 판독하는 Windows 분석 프로그램
  • 어떻게: 1차에서 만든 STI-12 뷰어의 화면 구조를 유지하고, 2차에서 키트별 판독 로직만 추가하는 확장 방식
  • 무엇이 달라졌나: 키트가 바뀌어도 같은 화면과 메뉴로 분석하고, 장비·채널별 판정 기준은 관리자가 직접 설정
  • 기술: C#, .NET Framework 4.5.2 이상, DevExpress WinForms, Visual Studio 2022

PCR 진단키트 분석 뷰어 개발 과제 3가지

요구사항을 정리해 보니 크게 세 갈래였습니다.

과제 해결 방향
타겟이 많은 다중 검사 결과를 알아보기 쉽게 12종 타겟을 반응 세트별 3개 차트로 나누고, 검출 타겟명을 자동으로 정리
키트마다 다른 판정 방식을 하나의 도구로 공통 화면 틀 위에 STI-12, HLA-B27/B51, ApoE 전용 판독 로직을 각각 탑재
장비가 달라도 같은 기준으로 판독 CFX96, QuantStudio 5, ABI 7500 계열별 채널 CutOff를 따로 저장하는 설정 화면 제공

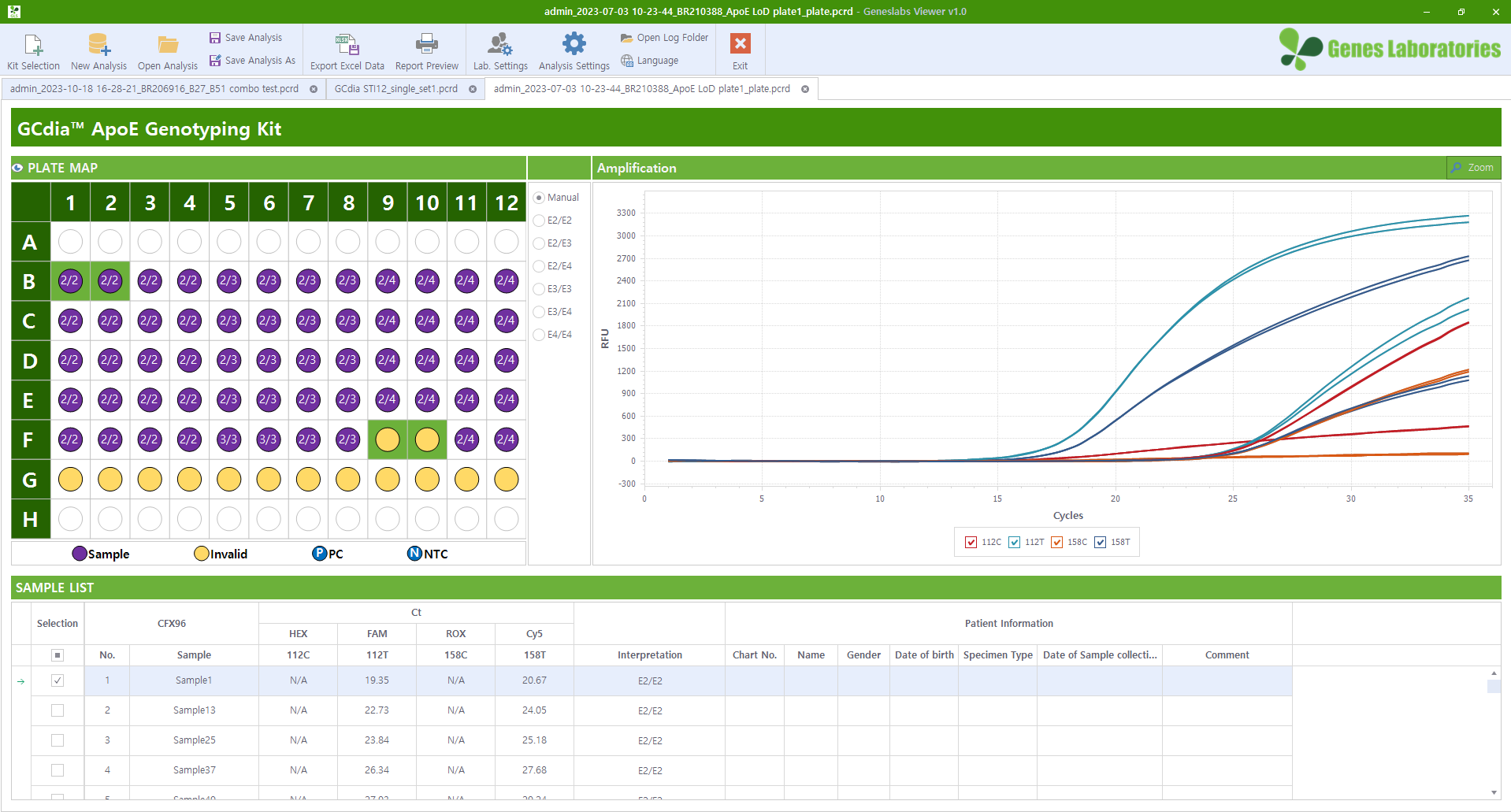

진스랩 Geneslabs Viewer의 ApoE 유전자형 키트 분석 화면 - Plate Map, 증폭 곡선, 샘플별 Ct 값과 판독 결과

단계별 개발 과정

1차 개발: STI-12 Real-Time PCR Kit 뷰어

STI-12 키트는 임균(NG), 클라미디아(CT), 매독균(TP), 단순포진바이러스(HSV1·HSV2) 등 성매개감염병 원인체 12종과 내부 대조군(IC)을 한 번에 확인하는 다중(Multiplex) PCR 키트입니다. 결과 데이터가 많은 만큼, 1차 개발은 “복잡한 결과를 어떻게 덜 복잡하게 보여줄 것인가”에 집중했습니다.

먼저 실험 규모에 따라 화면을 바꿀 수 있게 했습니다. 96 Well Plate 1장 분량이면 Single 모드, 3장 분량이면 Plate Map 3개를 세트별 색상으로 나란히 띄우는 Multi 모드를 씁니다. 증폭 곡선은 반응 세트에 따라 Amplification A·B·C 세 개의 차트로 분리했고, 타겟별 표시를 켜고 끄거나 확대해서 볼 수 있습니다.

차트 포함 타겟
Amplification A NG, CT, UU, MG + IC
Amplification B TP, UP, MH, TV + IC
Amplification C CA, GV, HSV1, HSV2 + IC

결과 목록(Sample List)은 샘플 한 줄에 세트별·채널별 Ct 값을 모두 담고, 맨 끝 해석(Interpretation) 칸에 검출된 타겟 이름을 모아서 보여줍니다. Plate Map의 각 Well은 Detected, Not Detected, Invalid, PC, NC 다섯 가지 상태로 구분됩니다.

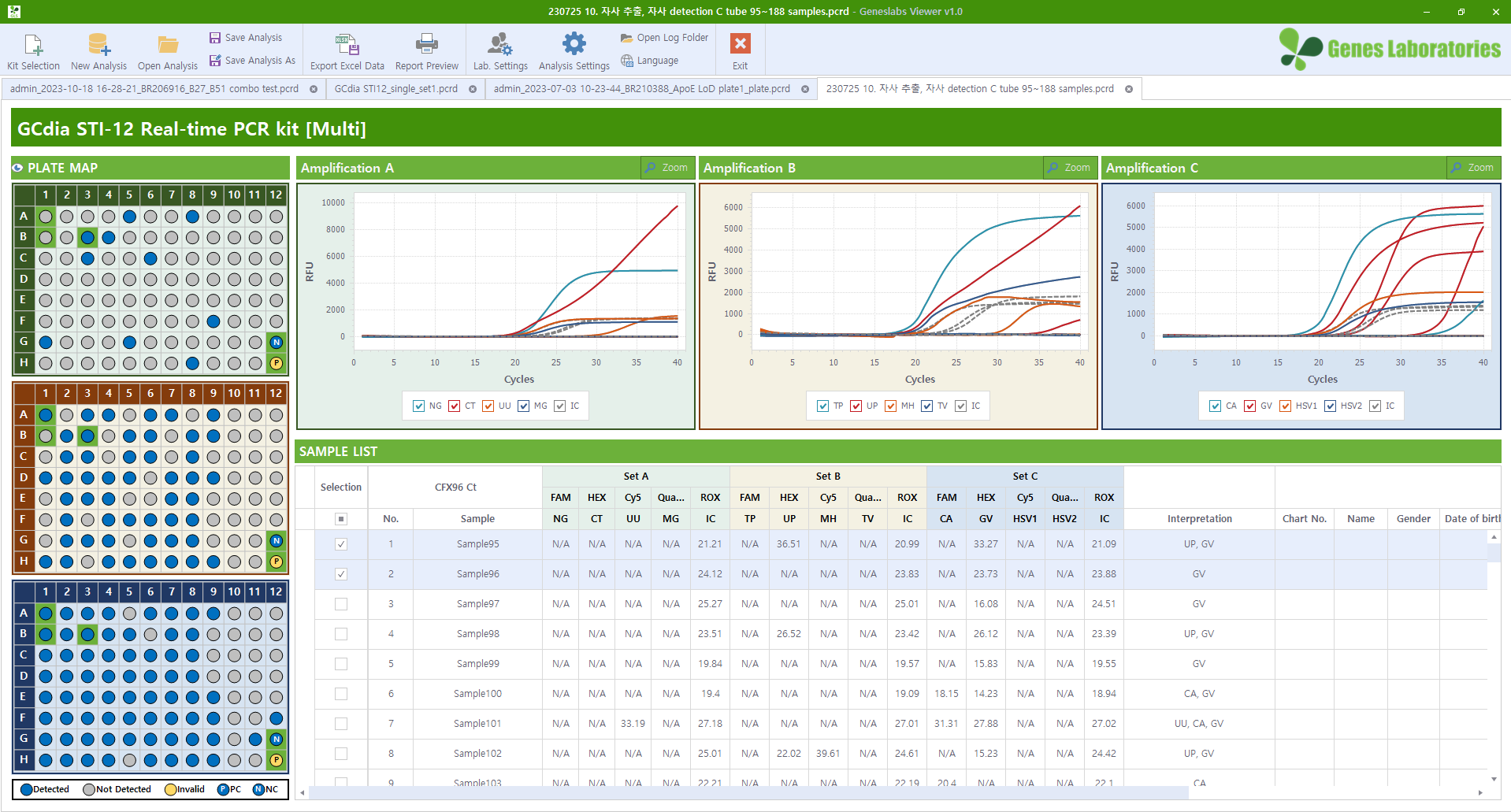

진스랩 PCR 분석 뷰어의 GCdia STI-12 Real-time PCR Kit 분석 화면 - 세 개의 Plate Map, Amplification A·B·C 증폭 곡선, 샘플별 타깃 Ct 값과 판독 결과

2차 개발: HLA-B27/B51과 ApoE 키트 통합

두 번째 의뢰는 새 키트 두 종을 기존 프로그램에 넣는 일이었습니다. 이때 정한 원칙은 하나였습니다. 검사자가 새 프로그램을 배운다는 느낌이 들지 않게 할 것. 그래서 리본 메뉴, 탭 구성, Plate Map–증폭 곡선–Sample List로 이어지는 배치는 STI-12와 똑같이 두고, 키트마다 달라야 하는 부분만 새로 만들었습니다.

HLA-B27/B51 키트는 강직성 척추염과 관련된 HLA-B27, 베체트병과 관련된 HLA-B51 유전자를 확인하는 검사입니다. 프로그램은 두 타겟의 증폭 곡선을 각각의 차트로 보여주고, 한 타겟만 검사한 데이터와 두 타겟을 함께 검사한 Combo 데이터를 모두 처리합니다. 판정 결과는 타겟별로 Positive 또는 Negative로 표시되며, 대조군 샘플은 Valid 여부로 실험 유효성을 알려줍니다. 보고서는 고객사 요청에 따라 B27과 B51을 따로 발행할 수 있게 했습니다.

ApoE 키트는 판독 방식이 가장 까다로웠습니다. ApoE 유전자형은 112번·158번 코돈의 염기 조합으로 결정되기 때문에, HEX(112C), FAM(112T), ROX(158C), Cy5(158T) 네 채널의 Ct 값을 함께 따져야 E2/E2, E2/E3, E3/E4 같은 결과가 나옵니다. 이 판정을 자동으로 수행하는 ApoE 전용 로직을 구현했고, 산출된 유전자형은 Sample List와 Plate Map의 Well에 바로 표시됩니다.

키트 3종 판독 방식 비교

항목 STI-12 HLA-B27/B51 ApoE
검사 목적 성매개감염병 원인체 12종 검출 HLA-B27, HLA-B51 보유 여부 ApoE 유전자형 판별
차트 구성 세트별 3개 타겟별 2개 4채널 통합 1개
판정 결과 검출 타겟명 Positive / Negative E2/E2 ~ E4/E4
설정된 장비 CFX96 CFX96, QuantStudio 5, ABI 7500 / 7500 Fast CFX96

판정 기준 분리 설계

진단 소프트웨어에서 자주 생기는 문제가 있습니다. 판정 기준값이 프로그램 안에 박혀 있으면, 장비를 바꾸거나 기준을 조정할 때마다 개발사에 수정을 요청하고 새 버전을 배포해야 합니다. 검사실 입장에서는 꽤 번거로운 일입니다.

Geneslabs Viewer는 이 기준을 Analysis Settings 화면으로 꺼내 관리자가 직접 다루도록 했습니다. 키트(STI12 GCdia / GCdia Fast, HLA-B27/B51, ApoE)와 장비(CFX96, QuantStudio 5, ABI 7500 계열)의 조합마다 FAM, HEX, VIC, Cy5, ROX, Texas Red, Quasar 705 채널의 Ct CutOff를 따로 입력하고 저장합니다. 같은 HLA 키트라도 CFX96에서는 FAM/HEX, QuantStudio 5와 ABI 7500에서는 FAM/VIC 채널을 쓰는 차이를 이 화면에서 그대로 반영할 수 있습니다.

판정 기준 외에도 아래 항목을 설정으로 바꿀 수 있습니다.

  • Ct 결과를 숫자 값으로 표시할지, +/- 기호로 표시할지
  • 내부 대조군(IC) 표시를 Ct 표시 방식과 맞출지
  • 키트 Lot 번호 관리 사용 여부
  • 환자 정보 항목(차트 번호, 이름, 성별, 생년월일, 검체 종류, 채취일) 중 표시할 항목
  • Single / Multi Plate 사용 여부
  • HLA 결과 Excel 파일을 기본형(Default)으로 낼지, 분리형(Split)으로 낼지

여기에 한국어/영어 언어 전환 기능을 더해, 해외 파트너나 연구기관에서도 같은 프로그램을 쓸 수 있게 했습니다.

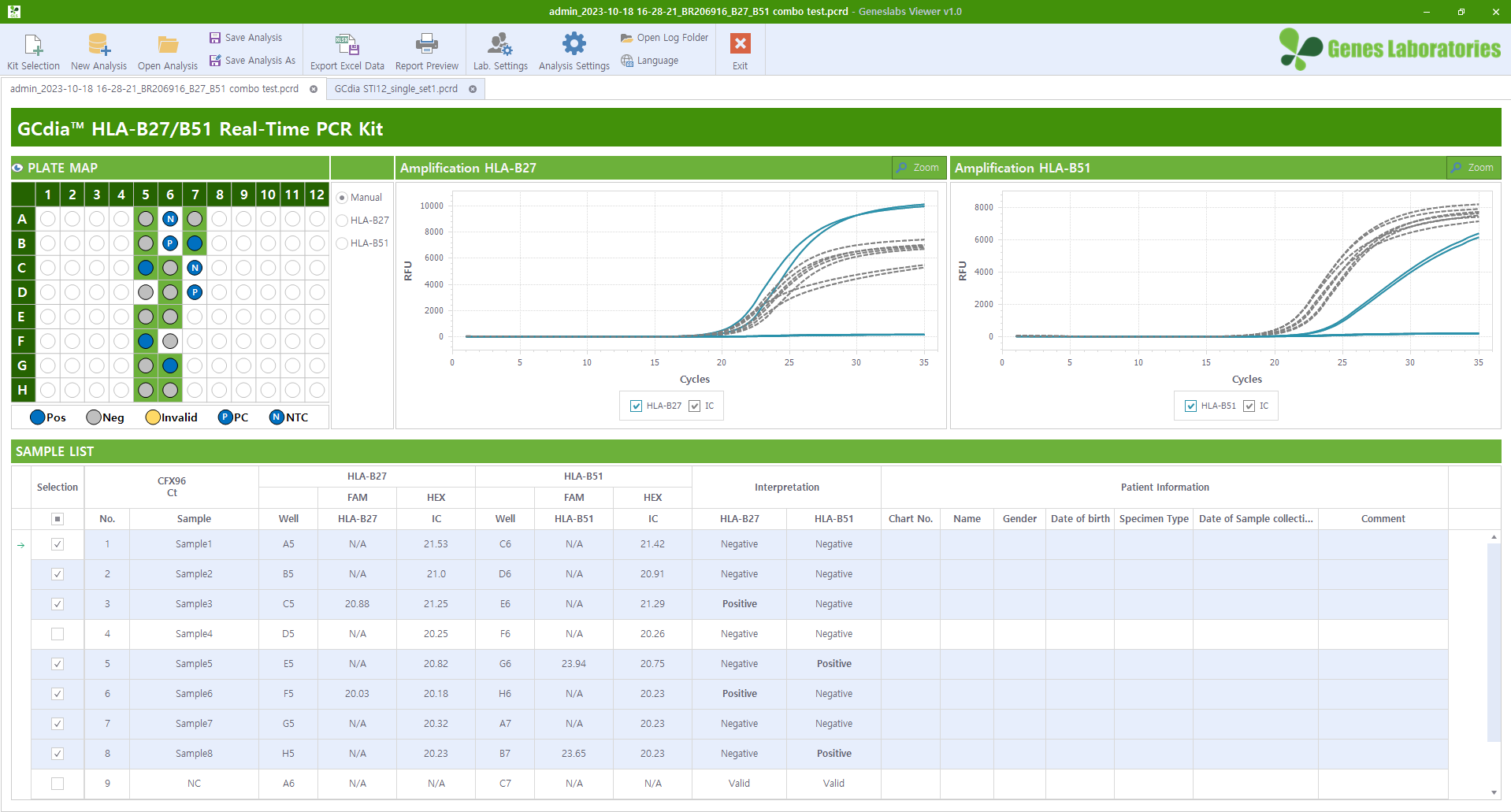

진스랩 PCR 분석 뷰어의 GCdia HLA-B27/B51 Real-Time PCR Kit 분석 화면 - Plate Map, HLA-B27과 HLA-B51 증폭 곡선, 샘플별 Ct 값과 Positive·Negative 판정

주요 용어

용어 설명
Real-Time PCR 유전자를 증폭하면서 형광 신호를 실시간으로 측정해 타겟 유전자의 존재와 양을 확인하는 검사 방식
Ct 값 형광 신호가 기준선을 넘는 시점의 증폭 사이클 수. 값이 작을수록 타겟이 많다는 의미
CutOff 양성·음성을 가르는 Ct 기준값. 키트와 장비, 채널에 따라 다르게 정함
IC / PC / NC 내부 대조군 / 양성 대조군 / 음성 대조군. 검사가 제대로 이루어졌는지 확인하는 기준 샘플
Multiplex 한 번의 반응으로 여러 타겟을 동시에 검출하는 방식
Genotype 유전자형. ApoE의 경우 E2, E3, E4 대립유전자의 조합으로 표기

자주 받는 질문

Q. PCR 장비에 기본 소프트웨어가 있는데, 별도 분석 프로그램이 왜 필요한가요?

장비 기본 소프트웨어는 증폭 곡선과 Ct 값까지는 잘 보여주지만, 특정 키트의 판정 규칙까지 알지는 못합니다. 여러 채널의 Ct를 조합해 유전자형을 정하거나, 12종 타겟의 검출 결과를 샘플별로 정리하는 일은 키트 전용 프로그램이 맡아야 검사자의 수작업과 판독 실수를 줄일 수 있습니다.

Q. 진단키트 분석 프로그램 개발에는 어떤 정보가 필요한가요?

키트별 타겟과 형광 채널 구성, 판정 규칙(CutOff와 해석 기준), 사용하는 PCR 장비와 결과 파일 형식, 보고서 양식 정도가 있으면 설계를 시작할 수 있습니다. 진스랩 프로젝트도 이 정보를 바탕으로 키트별 판독 로직을 정의했습니다.

Q. 나중에 키트가 추가되면 개발 비용과 기간이 다시 처음만큼 드나요?

처음부터 확장을 고려해 설계하면 그렇지 않습니다. 이 프로젝트의 2차 개발은 1차에서 만든 화면 구조와 공통 기능을 그대로 쓰고, HLA-B27/B51과 ApoE의 판독 로직, 차트, 보고서처럼 키트마다 달라야 하는 부분만 새로 개발하는 방식으로 진행했습니다.

Q. 결과는 어떤 형태로 내보낼 수 있나요?

키트별 결과 보고서를 미리 보고 출력할 수 있고, 분석 데이터는 Excel 파일로 내보낼 수 있습니다. HLA 결과는 Excel 레이아웃을 기본형과 분리형 중에서 고를 수 있습니다.

개발을 마치고 돌아보면, 이 프로젝트에서 가장 의미 있었던 건 2차 개발이 1차의 연장선 위에서 자연스럽게 이어졌다는 점입니다. 진단키트는 계속 늘어나기 마련이니, 첫 프로그램을 만들 때 다음 키트까지 함께 생각해 두는 것이 결국 고객사의 시간과 비용을 아끼는 길이라고 믿습니다. 바이오·진단 분야 분석 소프트웨어를 준비하고 계시다면 우리비엔씨에 편하게 문의해 주세요.
